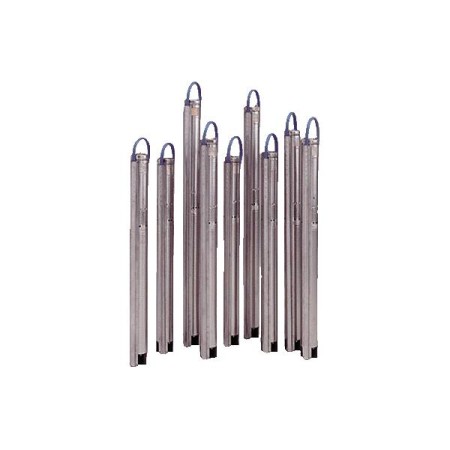

Name: Потопяеми помпи SQ
Brand: Grundfos
Price: 812.95 EUR
Availability: InStock

Описание
Ревюта

Grundfos SQ – потопяеми помпи с постоянна скорост и електронни защити

Grundfos SQ са потопяеми помпи с постоянна скорост, предназначени за битово водоснабдяване, малки водоснабдителни системи, напояване и приложения с резервоари. Помпите разполагат с вградена електронна защита, плавен старт (soft start), защита от сух ход, претоварване, пренапрежение, ниско напрежение и прегряване, но не предлагат променлива скорост като SQE.

Постоянна скорост Надеждна работа с фиксирана работна точка.

Електронни защити Пълна защита на мотора и помпата.

Плавен старт Намаляване на стартовия ток и износването.

Описание Материали Одобрения Сравнение на моделите

Основни предимства на SQ

Постоянна скорост на работа за надеждна и предвидима производителност.
Вграден честотен преобразувател с плавен старт (soft start) за намаляване на стартовия ток.
Защита от сух ход с автоматично изключване при липса на вода.
Защита от пренапрежение и ниско напрежение (150–315 V).
Защита от претоварване с автоматично намаляване на скоростта.
Защита от прегряване с температурен сензор в електронния блок.
Защита от възходящо натоварване (upthrust bearing) при старт с ниско противоналягане.
Плаващи работни колела с лагери от волфрамов карбид/керамика за устойчивост на пясък.
Вграден обратен клапан с пружина.
Висока ефективност на помпата и мотора.
Лек дизайн за лесен монтаж и обработка.
Подходяща за монтаж в кладенци с диаметър 3 инча (75 mm) или по-големи.

Приложения

Битово водоснабдяване за еднофамилни къщи и вили.
Малки водоснабдителни системи за жилищни сгради и търговски обекти.
Напояване на градини, паркове и земеделски площи.
Приложения с резервоари – пълнене и изпразване.
Поддържане на постоянно ниво на водата в кладенци и басейни.
Напомпване от един резервоар в друг.
Замяна на съществуващи 4-инчови потопяеми помпи в налични инсталации.

Подходящи течности

Тънки, чисти, неагресивни и невзривоопасни течности без твърди или дълговлакнести частици, по-големи от пясъчни зърна.
pH стойност на течността между 5 и 9.
Максимално съдържание на пясък – 50 g/m³ (повишеното съдържание намалява експлоатационния живот).

За замърсени или хидроген-карбонат-съдържащи подпочвени води се препоръчва версията SQ-N от неръждаема стомана AISI 316 с разширен pH диапазон 2–13.

Общи технически характеристики

Характеристика	Стойност
Тип помпа	Потопяема помпа с постоянна скорост и електронна защита
Работна течност	Чиста, неагресивна вода (pH 5–9)
Максимално съдържание на пясък	50 g/m³
Температурен диапазон на течността	0–35 °C (Западна, Централна Европа и Азия-Пасифик), 0–30 °C (Северна Америка)
Минимална скорост на потока около мотора	0,15 m/s за температура до 40 °C
Степен на защита	IP68
Клас на изолация	F (155 °C)
Захранващо напрежение	1 × 200–240 V, 50/60 Hz
Скорост на мотора	Постоянна скорост (приблизително 2900–3000 min⁻¹ при 50 Hz)
Изходна връзка	Rp 1¼" (SQ 1, 2, 3), Rp 1½" (SQ 5, 7)
Охлаждане	От помпената течност чрез вътрешна циркулационна система
Защита на двигателя	Вградена електронна защита от сух ход, пренапрежение, ниско напрежение, претоварване и прегряване
Тип работно колело	Плаващи работни колела от полиамид, подсилени с 30% стъклени влакна
Лагери	Волфрамов карбид/керамика за всяко работно колело
Управление	Директно включване с напорен превключвател (pressure switch) и хидрофорен съд, или чрез Pressure Manager (PM 1/PM 2)

Монтаж

SQ може да се монтира вертикално, хоризонтално или във всяка междинна позиция, като помпата не трябва да пада под хоризонталното ниво спрямо мотора. За хоризонтален монтаж се препоръчва използването на flow sleeve (обвивка за поток) за осигуряване на достатъчна скорост на потока около мотора и предотвратяване на затрупване с пясък или кал.

Помпата е подходяща за монтаж в кладенци с диаметър 3 инча (75 mm) или по-големи. Кабелът е с дължина 1,5 m с щекер за директно включване.

Система с напорен превключвател и хидрофорен съд

SQ се управлява чрез напорен превключвател (pressure switch) и хидрофорен съд. При отваряне на кран налягането в съда пада и помпата стартира с плавен старт (приблизително 3 секунди). При затваряне на крана помпата спира при достигане на зададеното изходно налягане (pcut-out).

Препоръчителен минимален размер на хидрофорния съд – 0,5 m³ за стабилна работа. За по-малки инсталации е достатъчен съд от 18 литра за всички SQ помпи.

Система с Pressure Manager

Чрез Pressure Manager (PM 1 или PM 2) SQ може да работи с или без хидрофорен съд. Pressure Manager осигурява автоматично старт/стоп при отваряне и затваряне на кран, с вградена защита от сух ход и възможност за ръчно нулиране.

Максимално системно налягане с Pressure Manager – 10 bar. Препоръчителна разлика във височината между нивото на водата и Pressure Manager – максимум 13 m.

Електронни защити

Защита от сух ход: Автоматично изключване при липса на вода. Стойността pcut-out е фабрично зададена и осигурява изключване при недостиг на вода в кладенеца.
Защита от пренапрежение и ниско напрежение: Изключване при напрежение под 150 V или над 315 V. Автоматично рестартиране при връщане в допустимия диапазон.
Защита от претоварване: Автоматично намаляване на скоростта при повишено натоварване. Изключване при скорост под 3000 min⁻¹.
Защита от прегряване: Температурен сензор в електронния блок изключва мотора при критична температура и го рестартира автоматично при охлаждане.
Защита от възходящо натоварване (upthrust): Лагер против възходящо натоварване предпазва помпата и мотора при старт с много ниско противоналягане.

SQ не предлага променлива скорост или комуникация с CU 300/CU 301 като SQE. За приложения с постоянно налягане и променлива скорост изберете SQE.

Материали на компонентите

Grundfos SQ е изградена от висококачествени материали, които осигуряват дълъг експлоатационен живот, устойчивост на пясък и корозия, и висока ефективност.

Компонент	Материал (SQ)	Материал (SQ-N)
Помпа (работни колела, дифузьори)	Полиамид, подсилен с 30% стъклени влакна	Полиамид, подсилен с 30% стъклени влакна
Помпен корпус	Неръждаема стомана EN 1.4301 / AISI 304	Неръждаема стомана EN 1.4401 / AISI 316
Вал	Неръждаема стомана	Неръждаема стомана
Лагери на работните колела	Волфрамов карбид / Керамика	Волфрамов карбид / Керамика
Моторен корпус	Неръждаема стомана EN 1.4301 / AISI 304	Неръждаема стомана EN 1.4401 / AISI 316
Ротор	Асинхронен мотор с късо съединение в ротора	Асинхронен мотор с късо съединение в ротора
Статор	Медни намотки с висока ефективност	Медни намотки с висока ефективност
Електронен блок	Вграден честотен преобразувател с плавен старт и електронни защити	Вграден честотен преобразувател с плавен старт и електронни защити
Обратен клапан	Вграден обратен клапан с пружина	Вграден обратен клапан с пружина
Кабел	Потопяем кабел 1,5 m с щекер за директно включване	Потопяем кабел 1,5 m с щекер за директно включване

Предимства на материалите

Полиамид с 30% стъклени влакна: Висока здравина, ниско тегло и устойчивост на абразивно действие на пясък.
Волфрамов карбид/керамика: Изключителна износоустойчивост на лагерите на работните колела, удължаващ експлоатационния живот при пясъчна вода.
Неръждаема стомана AISI 304: Висока корозоустойчивост за стандартни приложения с чиста вода.
Неръждаема стомана AISI 316 (SQ-N): Повишена корозоустойчивост за агресивни среди, замърсени води и приложения с висок хлориден индекс.
Асинхронен мотор: Надежден и доказан дизайн за постоянна скорост с висока ефективност.
Вграден честотен преобразувател: Плавен старт за намаляване на стартовия ток и защита от електрически аномалии.

Версиите SQ-N са предназначени за агресивни среди и замърсени води с pH 2–13, докато стандартните SQ са за чиста вода с pH 5–9.

Одобрения и сертификати

Grundfos SQ притежава необходимите одобрения и сертификати за безопасност и качество, които гарантират надеждна работа в битови, търговски и индустриални приложения.

Основни одобрения

CE маркировка: Помпата отговаря на изискванията на европейските директиви за безопасност, здраве и опазване на околната среда.
UL одобрение: Съответствие със стандартите на Underwriters Laboratories за Северна Америка (за конкретни версии).
ISO 9906:2012 Grade 3: Хидравличните характеристики са тествани съгласно международния стандарт за помпи.
EN 60335-2-41: Стандарт за безопасност на потопяеми помпи за отпадъчни води и водоснабдяване.

Защо одобренията са важни?

Здраве и безопасност: Одобренията гарантират, че помпата отговаря на строги стандарти за безопасност и надеждност.
Съответствие с регулациите: Използването на одобрени продукти е задължително в много държави за инсталации, свързани с водоснабдяване.
Доверие и качество: Сертифицираните продукти са преминали строги тестове и отговарят на високи стандарти за качество.
UL одобрение: Осигурява съответствие със северноамериканските стандарти за безопасност и позволява използването на помпата в САЩ и Канада.

Преди монтаж проверете дали конкретният продуктов номер има необходимите одобрения за вашата държава или регион. При нужда от допълнителни сертификати, свържете се с Grundfos или вашия дистрибутор.

Сравнение на моделите SQ

Grundfos SQ се предлага в няколко серии според номиналния дебит – SQ 1, SQ 2, SQ 3, SQ 5 и SQ 7. Всяка серия включва няколко модела с различен максимален напор. Версиите SQ-N са от неръждаема стомана AISI 316 за агресивни среди.

Серия	Номинален дебит	Максимален напор (приблизително)	Изходна връзка	Приложения
SQ 1	1 m³/h	35–155 m (SQ 1-35 до SQ 1-155)	Rp 1¼"	Малки битови инсталации с нисък дебит и висок напор
SQ 2	2 m³/h	35–115 m (SQ 2-35 до SQ 2-115)	Rp 1¼"	Стандартни битови инсталации с умерен дебит и напор
SQ 3	3 m³/h	30–105 m (SQ 3-30 до SQ 3-105)	Rp 1¼"	По-големи битови и търговски инсталации с висок дебит
SQ 5	5 m³/h	15–70 m (SQ 5-15 до SQ 5-70)	Rp 1½"	Големи инсталации, напояване и водоснабдителни системи
SQ 7	7 m³/h	15–40 m (SQ 7-15 до SQ 7-40)	Rp 1½"	Индустриални приложения и големи водоснабдителни системи с много висок дебит

Кой модел да изберете?

SQ 1: Подходящ за малки битови инсталации с нисък дебит (до 1 m³/h) и висок напор – например дълбоки кладенци за еднофамилни къщи.
SQ 2: Универсален модел за стандартни битови инсталации с умерен дебит (до 2 m³/h) и напор – най-често използваният избор за водоснабдяване на еднофамилни къщи и вили.
SQ 3: За по-големи битови и търговски инсталации с висок дебит (до 3 m³/h) – жилищни сгради, малки търговски обекти и напояване на по-големи площи.
SQ 5: За големи инсталации с много висок дебит (до 5 m³/h) – напояване на паркове и земеделски площи, водоснабдителни системи за жилищни комплекси.
SQ 7: За индустриални приложения и големи водоснабдителни системи с максимален дебит (до 7 m³/h) и умерен напор.

Разлика между SQ и SQE

SQ: Потопяеми помпи с постоянна скорост, електронни защити (сух ход, пренапрежение, претоварване, прегряване), плавен старт, управление чрез напорен превключвател и хидрофорен съд или Pressure Manager. По-ниска цена, подходящи за стандартни приложения без нужда от променлива скорост.
SQE: Електронно управляеми помпи с променлива скорост (3000–10700 min⁻¹), възможност за поддържане на постоянно налягане с CU 300/CU 301, двупосочна комуникация с Grundfos GO Remote, по-висока енергийна ефективност, по-висока цена.

За агресивни среди и замърсени води с pH 2–13 изберете версиите SQ-N от неръждаема стомана AISI 316. За чиста вода с pH 5–9 са подходящи стандартните SQ от AISI 304.

Техническите характеристики са съобразени с предоставения технически каталог на Grundfos SQ. Проверете конкретния продуктов номер, напрежение, дължина на кабела, версия (SQ или SQ-N) и съвместимост с управляващи устройства (pressure switch, Pressure Manager) преди поръчка.
