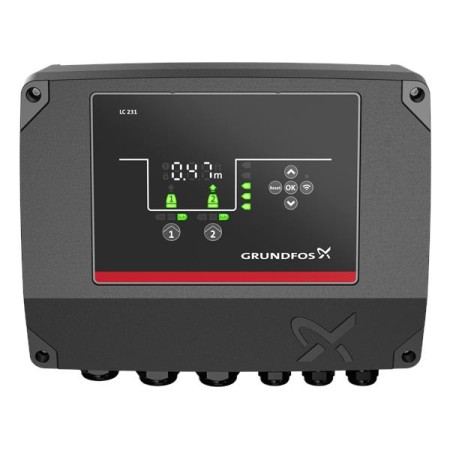

Grundfos LC 231 – табло за управление на помпи

Grundfos LC 231 е компактно табло за управление на една или две помпи при приложения за изпразване и пълнене. То е подходящо за малки канализационни системи, търговски сгради, резервоари и други инсталации за контрол на нивото.

Управление на нивото Автоматично управлява една или две помпи според нивото на течността.

Вградена защита Сертифицирана моторна защита и контрол на работния ток.

Лесна настройка Интуитивен интерфейс и поддръжка на Grundfos GO чрез Bluetooth Smart.

Описание Опции и модели Функции Сравнение

Табло за управление Grundfos LC 231

LC 231 е компактно табло за управление на помпени системи с една или две помпи. Контролерът може да работи в режим изпразване или пълнене според нуждите на инсталацията.

Таблото използва сигнали от поплавъчни превключватели или аналогов нивопредавател. Налични са предварително зададени настройки за по-бързо конфигуриране на системата.

Основни приложения

Управление на помпи за отпадъчни води.
Изпразване на шахти и събирателни резервоари.
Пълнене на резервоари за вода.
Малки канализационни станции.
Помпени системи в търговски и обществени сгради.
Автоматично управление на една или две помпи според нивото.

Режими на работа

Изпразване: Помпите се включват, когато нивото в шахтата или резервоара достигне зададената стойност.
Пълнене: Помпите се включват, когато нивото спадне под зададената стойност и се изключват при напълване.

Конкретният режим на работа и нивата за включване и изключване се настройват според приложението, използваните датчици и конфигурацията на системата.

Предимства

Компактна конструкция за монтаж в ограничено пространство.
Поддръжка на една или две помпи.
Директен старт на двигателите.
Вградена електронна защита от претоварване.
Измерване на работния ток.
Възможност за управление чрез поплавъци или аналогов нивопредавател.
Поддръжка на до пет контролни нива.
Интуитивен интерфейс за настройка и наблюдение.
Bluetooth Smart връзка с приложението Grundfos GO.
Възможност за интеграция със SCADA системи чрез комуникационни модули.

Какво означава DOL?

DOL означава Direct-On-Line – директен старт на двигателя. При този метод двигателят се включва директно към електрозахранването чрез управляващото табло.

DOL конфигурацията е подходяща за двигатели с ток в рамките на допустимата стойност за избрания модел LC 231.

Изберете модел LC 231

Модел	Конфигурация	Подходящ за	Продуктов номер
231 1×1-12 DOL PI	Една помпа, директен старт, до 12 A	Системи с една помпа и моторен ток до 12 A	99369644
231 2×1-9 DOL PI	Две помпи, директен старт, до 9 A на помпа	Системи с две помпи и моторен ток до 9 A на помпа	99369650

231 1×1-12 DOL PI

Компактно табло за управление на една помпа с директен старт и допустим моторен ток до 12 A. Подходящо за малки помпени станции, шахти и резервоари с една работна помпа.

Продуктов номер: 99369644

231 2×1-9 DOL PI

Табло за управление на две помпи с директен старт и допустим моторен ток до 9 A на помпа. Подходящо за системи с резервна помпа, редуване на помпите и по-голям необходим капацитет.

Продуктов номер: 99369650

Изберете модела според броя на помпите и номиналния ток на двигателя. Не използвайте табло за двигател с ток, по-висок от допустимата стойност за избраната конфигурация.

Функции и защити

Контрол на нивото

LC 231 може да управлява системата чрез поплавъчни превключватели или аналогов нивопредавател. Контролерът поддържа до пет контролни нива за нормална работа, аларми и защита.

Защита на помпата

Защита от претоварване на тока.
Защита от прегряване на двигателя.
Защита от работа на сухо чрез сигнал от датчик.
Аларма за високо ниво на водата.
Контрол за неправилна фазова последователност.
Сигнализация при липсваща фаза.
Контрол за несъответствие или повреда на датчика.
Сигнализация при твърде чести рестартирания.
Възможност за сигнал при проникване или вода на пода според конфигурацията.

Антиблокираща функция

Функцията против блокиране може да стартира помпата през определен интервал за кратко време. Това ограничава риска от блокиране вследствие на отлагания, варовик или продължителен престой.

Grundfos GO

Чрез Bluetooth Smart и приложението Grundfos GO могат да се извършват настройка, пускане в експлоатация, наблюдение на състоянието и проверка на алармите. Приложението предоставя достъп до параметрите на помпите и контролера от мобилно устройство. [32]

Журнал на алармите и данните

Съхраняване на последните 20 аларми и предупреждения.
Данни за общото време на работа.
Работни часове на всяка помпа.
Брой стартирания и спирания.
Последно време на работа.
Енергийна консумация според конфигурацията.
Индикация за необходимост от сервиз.

Комуникация и SCADA

LC 231 може да се интегрира с надзорни системи чрез допълнителни комуникационни модули CIM. Това позволява дистанционно наблюдение, промяна на настройки и достъп до аларми и работни данни.

Сравнение на моделите

Характеристика	231 1×1-12 DOL PI	231 2×1-9 DOL PI
Брой управлявани помпи	1	2
Метод на стартиране	DOL – директен старт	DOL – директен старт
Максимален ток на двигателя	До 12 A	До 9 A на помпа
Приложение	Еднопомпена система	Двупомпена система
Контрол на нивото	Поплавъци или аналогов нивопредавател	Поплавъци или аналогов нивопредавател
Режим на работа	Изпразване или пълнене	Изпразване или пълнене
Моторна защита	Вградена електронна защита	Вградена електронна защита
Grundfos GO	Да	Да
Продуктов номер	99369644	99369650

Как да изберете модел?

231 1×1-12 DOL PI: Изберете този модел за една помпа с номинален ток до 12 A.
231 2×1-9 DOL PI: Изберете този модел за две помпи с номинален ток до 9 A на помпа.
DOL: Подходящо за двигатели с директен старт.
LC 231: Компактно табло с вградена моторна защита и управление на нивото.

Преди избор проверете броя на помпите, номиналния ток на двигателя, електрическата схема, типа на датчиците и необходимия режим на работа.

Данните са съобразени с предоставената брошура за Grundfos LC 231/LC 241 и с посочените продуктови номера. Проверете техническата документация и електрическата схема преди монтаж. Електрическото свързване трябва да се извърши от квалифициран специалист.
