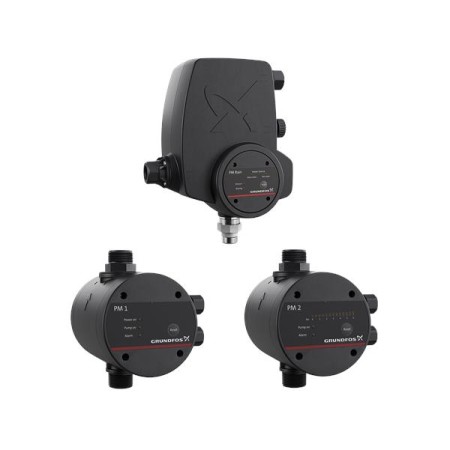

Пресконтрол с функция старт/стоп PM2

Пресконтрол с функция старт/стоп PM2
Ново
Пресконтрол с функция старт/стоп PM2

PM 2 е универсален диспечер на налягане, предназначен за автоматично управление на стартирането/спирането на помпи на Grundfos и други помпи за водоснабдяване. PM 2 предлага адаптивност за индивидуално инсталиране и ниво на комфорт.

0 отзива • Напиши отзив
цена от
203,49€
Без данък: 203,49€
  • Наличност: В наличност
  • Производител: Grundfos
  • Модел: PM2 AD
  • Тегло: 2.50кг
Grundfos Grundfos

Налични опции

Добави в количката
Купи Question?
Добави в любими Сравни продукта

Декларация за съответствие

Бърза доставка до адрес или офис на Спиди или Еконт

Grundfos PM PLUS – пресконтрол с регулируемо стартово налягане

Grundfos PM PLUS е пресконтрол за автоматично включване и изключване на Grundfos и други водоснабдителни помпи в битови системи. Благодарение на регулируемото стартово налягане устройството се адаптира към конкретната инсталация, а вградената защита от работа на сухо предпазва помпата при недостиг на вода.

Регулируем старт Настройка на включване от 1,5 до 3 bar.
Защита от сух ход Спира помпата при недостиг на вода и се рестартира автоматично.
Вграден манометър Следене на налягането в диапазон 0–12 bar.

Основни предимства на PM PLUS

  • Автоматично управление на старт/стоп на Grundfos и други водоснабдителни помпи.
  • Регулируемо стартово налягане за адаптиране към конкретната инсталация.
  • Защита от работа на сухо с автоматично рестартиране.
  • Автоматично възстановяване на работата след временно прекъсване на електрозахранването.
  • Вграден обратен клапан.
  • Вътрешна мембрана и вътрешен съд за по-стабилна работа.
  • Вграден манометър с измервателен диапазон 0–12 bar.
  • Функция против блокиране (anti-jamming).
  • Двойно захранващо напрежение 115/230 V.
  • Подходящ за работа с генератор.
  • Светлинна индикация за захранване, работа на помпата и авария.
  • Бутон RESET за нулиране на аварийни индикации.
  • Монтаж със или без хидрофорен съд.

Приложения

  • Водоснабдителни системи за еднофамилни къщи.
  • Жилищни сгради и малки блокове.
  • Вили, летни къщи и ваканционни имоти.
  • Системи за събиране и използване на дъждовна вода.
  • Градинарство, поливни системи и напояване.
  • Земеделски приложения с чиста вода.
  • Автоматизация на повърхностни, многостъпални и потопяеми помпи в рамките на допустимата мощност.

Подходящи течности

  • Чиста вода от водопроводната мрежа.
  • Дъждовна вода без твърди частици и влакна.
  • Чисти, редки, неагресивни и невзривоопасни течности.
PM PLUS не е подходящ за течности с твърди частици, влакна, агресивни химически вещества или запалими течности. При вода от кладенец, сондаж или дъждовен резервоар с механични примеси преди системата трябва да се предвиди подходящ филтър.

Технически характеристики

Характеристика Стойност
Тип продукт Пресконтрол / pressure manager за автоматично управление на помпа
Захранване 115/230 V AC ±10%, 50/60 Hz
Максимален ток 10 A
Максимална мощност при 115 V 0,75 kW / 1 hp
Максимална мощност при 230 V 1,5 kW / 2 hp
Максимално работно налягане 12 bar
Регулируемо стартово налягане 1,5–3 bar
Минимален дебит Приблизително 1 l/min
Температура на течността 0–60 °C
Температура на околната среда 0–50 °C
Степен на защита IP65
Тип връзка G1 / NPT, 1"
Манометър Вграден, 0–12 bar
Монтаж Директно към изхода на помпата или между помпата и първата точка на потребление
Работа след прекъсване на ток Автоматично възстановяване след връщане на захранването

LED индикации и RESET

Power on Зеленият индикатор свети постоянно, когато пресконтролът има захранване.
Pump on Жълтият индикатор свети, докато помпата е в работен режим.
Alarm / RESET Червеният индикатор мига при работа на сухо. Бутонът RESET нулира индикацията след отстраняване на причината.

Монтаж и работа

PM PLUS може да се монтира в система с или без хидрофорен съд. Монтира се директно върху изхода на помпата или по тръбопровода между помпата и първата точка на потребление. При спад на налягането до избраната стартова стойност пресконтролът включва помпата. Когато потреблението спре и дебитът падне под необходимото ниво, устройството управлява изключването на помпата.

Преди избора проверете максималната мощност и ток на помпата. При 230 V те не трябва да надвишават 1,5 kW и 10 A. Системата, фитингите и помпата трябва да са подходящи за налягане до 12 bar.

Конструкция и компоненти

Предоставеният технически лист описва функциите и конструктивните елементи на PM PLUS, но не посочва конкретни материали за корпуса, мембраната, клапана и вътрешните части. Затова таблицата по-долу съдържа само потвърдените компоненти и тяхната функция.

Компонент Функция
Корпус със степен на защита IP65 Предпазва електронните и хидравличните компоненти от прах и водни струи.
Вграден манометър 0–12 bar Позволява визуален контрол на налягането в инсталацията.
Вграден обратен клапан Ограничава обратния поток към помпата и подпомага стабилната работа на системата.
Вътрешна мембрана Подпомага ограничаването на кратките цикли и по-плавната реакция при промяна на налягането.
Вътрешен съд Работи заедно с мембраната за стабилизиране на налягането в контролера.
Електронна управляваща част Управлява старт/стоп на помпата, следи за липса на вода и изпълнява автоматичното рестартиране.
Функция против блокиране Подпомага ограничаването на риска от блокиране на системата при продължителен престой.
LED индикации Показват захранване, работа на помпата и състояние на аларма.
Бутон RESET Използва се за нулиране на аварийни индикации след отстраняване на причината.
Връзки G1 / NPT Позволяват присъединяване към водоснабдителна система с 1" връзка.

Практически предимства

  • Регулируемост: Стартовото налягане се избира според височината на системата и необходимото налягане при консуматорите.
  • Наблюдение на налягането: Манометърът с диапазон 0–12 bar позволява бърза визуална проверка при настройка и диагностика.
  • По-малко външни компоненти: Устройството обединява управление, защита от сух ход, обратен клапан, мембрана, малък вътрешен съд и манометър.
  • Гъвкав монтаж: Подходящ е за директен монтаж към помпа или по тръбопровода.

Размери

Размер Стойност
Обща дължина (L) 200 mm
Дължина L1 140 mm
Дължина L2 60 mm
Обща ширина (W) 188 mm
Ширина W1 81 mm
Ширина W2 107 mm
Обща височина (H) 150 mm
Височина H1 70 mm
Височина H2 80 mm
Входна и изходна връзка G1
Ако за конкретна продуктова страница са нужни точни материали на корпуса, мембраната, обратния клапан или присъединителните части, те трябва да се потвърдят чрез допълнителна официална документация за точния продуктов номер. В предоставения лист не са посочени материали по компоненти.

Одобрения и сертификати

Grundfos PM PLUS има маркировки и одобрения за електрическа безопасност и употреба в системи за питейна вода, посочени в предоставения продуктов лист. [7]

Одобрения за безопасност

  • CE маркировка: Декларира съответствие с приложимите европейски изисквания за безопасност, здраве и опазване на околната среда.
  • TÜV Rheinland Certified: Посочена е сертификация от TÜV Rheinland за конкретното изделие/изпълнение.
  • cULus: Маркировка за съответствие със северноамерикански изисквания за безопасност за Канада и САЩ.

Одобрения за питейна вода

  • NSF/ANSI 61: Одобрение за компоненти, използвани в системи за питейна вода.
  • NSF/ANSI 372: Съответствие с изискванията за ниско съдържание на олово при компоненти за питейна вода.
  • ACS: Френско санитарно одобрение за контакт с питейна вода.

Защо са важни?

  • Безопасност: Маркировките показват, че продуктът е оценен спрямо приложими изисквания за електрическа безопасност и употреба.
  • Питейна вода: NSF/ANSI 61, NSF/ANSI 372 и ACS са важни при инсталации, в които пресконтролът има контакт с вода за битово водоснабдяване.
  • Съответствие: При обекти с нормативни изисквания е важно да се провери дали конкретният продуктов номер е подходящ за пазара, на който се монтира.
Преди монтаж или доставка за конкретен проект проверете маркировките и одобренията на точния продуктов номер и регионално изпълнение. Наличните сертификати могат да се различават според пазара.

Избор на стартово налягане

PM PLUS позволява настройка на стартовото налягане според височината на инсталацията и необходимия комфорт при водоснабдяването. Избраната помпа трябва да осигурява поне минималното налягане, посочено за съответната настройка. [7]

Характеристика 1,5 bar 2 bar 2,5 bar 3 bar
Стартово налягане 1,5 bar 2 bar 2,5 bar 3 bar
Ориентировъчен брой етажи До 5 До 6 До 8 До 10
Ориентировъчна височина H 15 m 25 m 30 m 35 m
Минимално необходимо налягане на помпата 3 bar 3,5 bar 4 bar 4,5 bar
Подходящо за Вили, къщи и системи с ниска денивелация. Средно високи къщи и сгради. По-високи сгради или системи с по-голяма денивелация. Високи сгради и инсталации с най-висока точка на потребление до около 35 m.

Как да изберете настройката?

  • 1,5 bar: Подходящо при ниски системи и най-висока точка на потребление до около 15 m над пресконтрола. Помпата трябва да осигурява минимум 3 bar.
  • 2 bar: Подходящо за системи с височина до около 25 m и до приблизително 6 етажа. Помпата трябва да осигурява минимум 3,5 bar.
  • 2,5 bar: Подходящо за системи с височина до около 30 m и до приблизително 8 етажа. Помпата трябва да осигурява минимум 4 bar.
  • 3 bar: Подходящо за по-високи системи с най-висока точка до около 35 m и до приблизително 10 етажа. Помпата трябва да осигурява минимум 4,5 bar.
Не избирайте стартовото налягане само според броя етажи. Направете реална проверка на общия необходим напор: височина между водното ниво и най-високата точка, желано налягане при консуматора и загуби по тръби, фитинги и филтри. Проверете също, че общата система не надвишава максималното работно налягане от 12 bar.

Данните са съобразени с предоставения продуктов лист за Grundfos PM PLUS. Проверете конкретния продуктов номер, електрическото изпълнение, избраното стартово налягане и съвместимостта с помпата преди поръчка и монтаж.
